無塵車間潔凈室空氣過濾器選用、使用及維護常識【2022版】
無塵車間大氣中的塵埃粒子濃度是影響潔凈室潔凈度的重要因素，而如果要有效地、可調節地控制生產潔凈度，采用通?？照{(diào)用的尼龍網過濾器、金屬網過濾器及海棉過濾器，則無法控制生產環境中的塵埃粒子濃度和達到較高的潔凈度要求。而要達到現代化生產所需的潔凈環境，必須采用濾紙過濾器和纖維層過濾器，也就是凈化技術中所用的空氣過濾器。
無塵車間空氣過濾器的分類:
潔凈室用空氣過濾器種類較多，按結構形式分有：

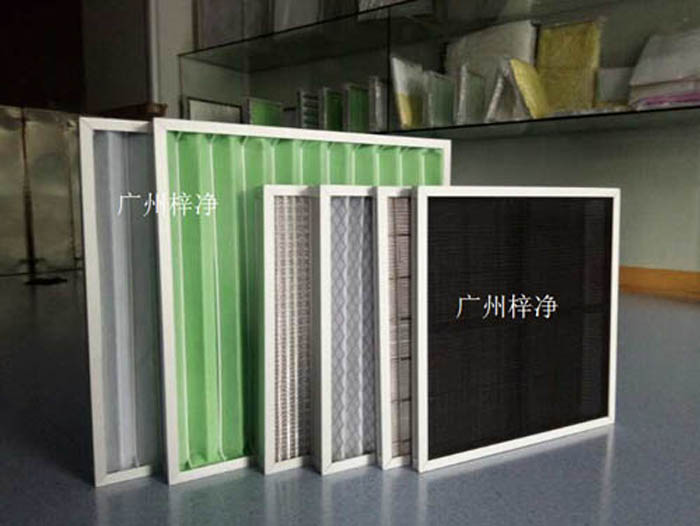

1、平板式空氣過濾器
2、折疊式空氣過濾器
3、袋式空氣過濾器
4、有隔板折疊形空氣過濾器
5、無隔板折疊形空氣過濾器
按過濾效率分類，是最為常見的方法；按標準GB/T14295-93《空氣過濾器》及GB13554-92《高效空氣過濾器》的規定，在額定風量下有：
1、粗效過濾器
2、中效過濾器
3、高中效過濾器
4、亞高效過濾器
5、高效過濾器（超高效過濾器）
無塵車間空氣過濾器的選用與配置:
1、對于小型的凈化設備，如潔凈工作臺、風淋室、層流罩等，由于處理的風量小，一般新風進風面采用粗效過濾器或中效過濾器，送風末端必須選用高效過濾器或超高效過濾器；
2、對于凈化空調系統中空氣過濾器的選用與配置，一般根據潔凈室的空氣潔凈度級別和生產工藝的特殊要求，進行合理化選用與配置。
A、對于1000—10萬級的潔凈室凈化系統，通常采用三級空氣過濾形式，即粗效、中效和高效過濾器；粗效、中效一般放在空氣處理裝置中，且將中效過濾器放在正壓段，亞高效或高效過濾器一般位于凈化空調系統的末端。
B、對于100—1000級的凈化空調系統，通常在新風處理裝置中設置粗效、中效、亞高效過濾器，在潔凈室循環風系統中，還要設置高效過濾器或超高效過濾器；一般地高效過濾器位于凈化空調系統的末端，即位于潔凈室的頂棚上；對于超高效過濾器，則必須設在凈化空調系統的末端，以確保所需的空氣潔凈度級別要求。
3、當已知整個凈化系統的空氣處理風量時，可根據所選過濾器的額定風量，確定所需過濾器的個數。
無塵車間空氣過濾器的使用場合及過濾范圍:
1、初效過濾器
主要用于凈化空調系統的新風進口處作預過濾器，截留大氣中的大粒徑微粒。過濾對象是大于5μm以上的懸浮微粒和10μm以上的沉降性微粒以及各種異物，防止其進入系統。濾材一般為噴膠棉、滌綸無紡布、聚丙烯纖維。其過濾效率以過濾≥5μm粒子為準。
2、中效空氣過濾器
由于其前面已有預過濾器截留了大粒徑微粒，它又可以作為一般空調系統的最后過濾器和凈化空調系統中、高效過濾器的預過濾器。濾材一般為滌綸無紡布、聚丙烯纖維、玻璃纖維。
主要用于截留1—10μm懸浮微粒，效率以過濾≥1μm粒子為準。
3、高中效過濾器
可用做一般凈化程度的系統末端過濾器，也可以做為高效過濾器的中間過濾器；濾材一般為滌綸無紡布、聚丙烯纖維、玻璃纖維。
主要用于截留1—5μm粒子，效率以過濾≥1μm粒子為準。
4、亞高效過濾器
主要作為潔凈室末端過濾器，也可做為高效過濾器的預過濾器和新風系統的末級過濾，提高新風的品質。濾材一般為聚丙烯纖維、玻璃纖維。主要用于截留1μm以下的粒子，效率以過濾≥0.5μm粒子為準。
5、高效過濾器(超高效過濾器)
主要是潔凈室的末端過濾器，以保證實現各級潔凈度的級別。
其效率以過濾≥0.5μm粒子為準。濾材一般為超細玻璃纖維。
空氣過濾器的不同效率表示方法:
當被過濾氣體中的含塵濃度以計重濃度表示時，則效率為計重效率；以計數濃度表示時，則效率為計效效率；以其它物理量作相對表示時，則為比色效率或濁度效率等。
最常用的表示方法是用過濾器進出口氣流中的塵粒濃度表示的計數效率。
1、在額定風量下，按標準GB/T14295-93《空氣過濾器》及GB13554-92《高效空氣過濾器》的規定，不同過濾器的效率范圍如下：
粗效過濾器，對≥5微米粒子，過濾效率80＞E≥20，初阻力≤50Pa
中效過濾器，對≥1微米粒子，過濾效率70＞E≥20，初阻力≤80Pa
高中效過濾器，對≥1微米粒子，過濾效率99＞E≥70，初阻力≤100Pa
亞高效過濾器，對≥0.5微米粒子，過濾效率E≥95，初阻力≤120Pa
高效過濾器，對≥0.5微米粒子，過濾效率E≥99.99，初阻力≤220Pa
超高效過濾器,對≥0.1微米粒子，過濾效率E≥99.999，初阻力≤280Pa
2.由于現在許多企業選用的是進口的過濾器，而它們表示效率的方法與國內的不同，為便于比較，將它們之間的換算關系列表如下：
按歐洲標準，粗效過濾器分為四級（G1~~G4）：
G1 效率 對粒徑≥5.0μm,過濾效率E≥20% (對應標準C1)
G2 效率 對粒徑≥5.0μm,過濾效率50＞E≥20% (對應標準C2~C4)
G3 效率 對粒徑≥5.0μm,過濾效率70＞E≥50% (對應標準L5)
G4 效率 對粒徑≥5.0μm,過濾效率90＞E≥70% (對應標準L6)

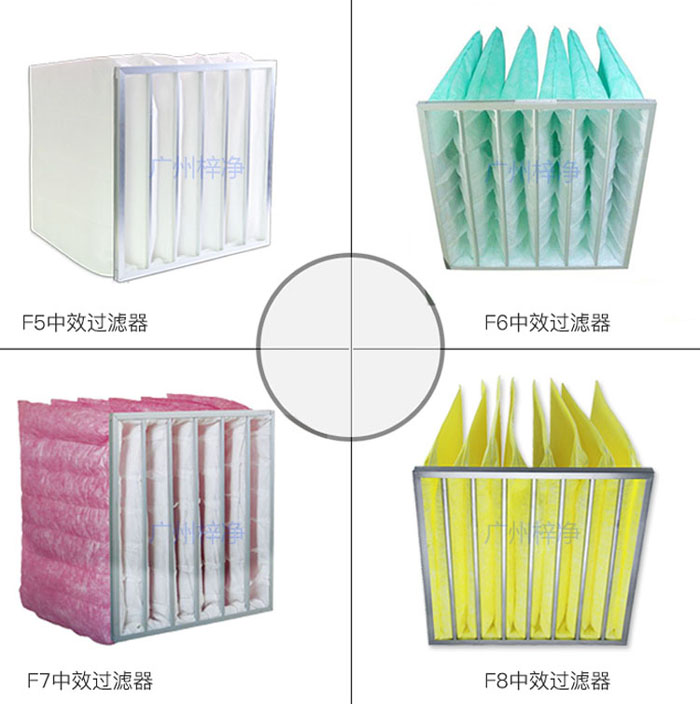

中效過濾器分為兩級(F5~~F6)：
F5 效率 對粒徑≥1.0μm,過濾效率50＞E≥30% (對應標準M9、M10)
F6 效率 對粒徑≥1.0μm,過濾效率80＞E≥50% (對應標準M11、M12)
高中效過濾器分為三級（F7~~F9）：
F7 效率 對粒徑≥1.0μm,過濾效率99＞E≥70% (對應標準H13)
F8 效率 對粒徑≥0.5μm,過濾效率90＞E≥75% (對應標準H14)
F9 效率 對粒徑≥0.5μm,過濾效率99＞E≥90% (對應標準H15)
亞高效過濾器分為兩級(H10、H11)：
H10 效率 對粒徑≥0.5μm,過濾效率99＞E≥95% (對應標準H15)
H11 效率 對粒徑≥0.5μm,過濾效率99.9＞E≥99% (對應標準H16)
高效過濾器分為兩級(H12、H13)：
H12 效率 對粒徑≥0.5μm,過濾效率E≥99.9% (對應標準H16)
H13 效率 對粒徑≥0.5μm,過濾效率E≥99.99% (對應標準H17)
